グラスレスサンド

GRASSLESS SAND
グラスレスサンドの
優れた特長

グラスレスサンドの優れた特長
グラスレスサンドの優れた特長
グラスレスサンドの優れた特長

「2層構造」で雑草の繁殖をシャットアウト

  • 「下地層」は土の表面の不陸状態を整正すると同時に、土の表面に残る雑草の根の部分、または種子を完全に被覆する役割を果たします。
  • 「表層」には硬質な目地板(t=2cm)を採用し、1m×1mの型枠を組み、それを連結することにより斜面すベりに対する抵抗モーメントを増大させ、法面の安定を図ると共に、下地層と一体化し雑草の生育を「ダブル効果」で遮断する役割を果たします。
「2層構造」で雑草の繁殖をシャットアウト

型枠連結工法による法面の安定

  • 「曲げ耐性」が高く、適度な「圧縮応力」を有し、且つ軽量で耐候性・耐腐食性に優れた「瀝青繊維質系目地板」を表層部の硬化体の型枠(1m×1m)とし、連結して法面に設置することにより、法面表層部の安定、並びに法面のすベり抵抗を補完します。
  • 型枠の寸法が1m×1mとコンパクトな「版構造」のため、硬化体の膨張伸縮によるひび割れ発生を抑制し、雑草の繁殖を防止します。

「透水性」「保水性」が抜群

  • 骨材が微細で多孔質な形状をしているため「面全体」で透水します。
  • 従来型の透水舗装では骨材と骨材の隙間を通じての透水のため、小さいゴミが目詰まりし、長期に及ぶと透水性が大幅に低下してしまうのがネックです。グラスレスサンドは「面全体」で透水するため、長期間にわたって透水性を維持します。
  • 微細で多孔質形状の骨材の空隙に表面からの雨水を保水すると共に、下地層及び路床に浸透した雨水も毛細管現象で吸上げ、地表面に蒸発散させます。

長期に及ぶ耐久性の維持

  • 本防草工の表層に採用した材料(高炉水砕スラグ)の特性である「軽量性」と「せん断抵抗力」及び「潜在水硬性」により、法面の安定を増進すると共に、長期間にわたり「耐久性」を維持します。
  • 表層・下地層の骨材(高炉水砕スラグ)の透水・保水機能により、法面に設置された表層材及び下地材が雨水を斜面に沿ってゆるやかに保水・透水・流下させるため、法面の土の部分の崩落や洗掘を抑制することができます。
  • 表層及び下地層は、15年以上の施工実績を持つ透水性高炉スラグ舗装「カラーサンド」と同じ材料を採用している為、材料の品質性能は実証済です。
長期に及ぶ耐久性の維持

冬期の「凍結融解」に強い材料を採用

高炉水砕スラグ(骨材)が「多孔質形状」であること、及び舗装材を構成する各種原材料の配合効果により、冬期の「凍結融解」の繰り返しに強く、凍害現象で劣化や破壊することはありません。(寒冷地の東北地方で、施工後15年経過した数多くの施工事例によって、証明済です)

平易でコンパクトな施工対応

従来工法のモルタルを法面部に直接吹き付ける方法、またコンクリート二次製品などの設置で大型重機を使用する方法と比べ、グラスレスサンドは簡易な道具を使用して施工できるため、騒音・粉塵で周辺の住民環境に支障をきたすことがありません。

「二層構造」・
「型枠連結式」の利点

二層構造

二層構造
  • 「表層」と「下地層」の「2層掲造」で雑草の繁殖をダブルで阻止。
  • 骨材(高炉水砕スラグ)特性の「潜在水硬性」による強度増進「せん断抵抗力」(内部摩擦角35°の多角形状)で法面安定。

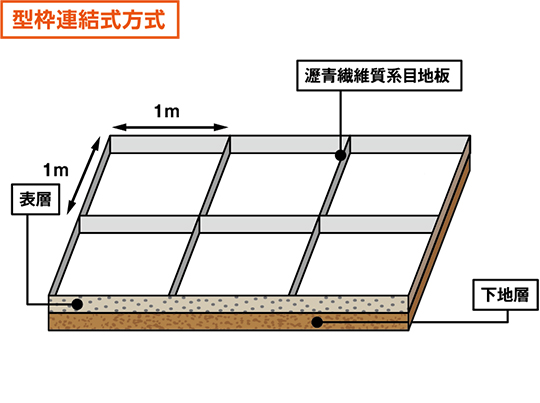

型枠連結式

型枠連結式
  • 縦横1mの間隔で型枠「1000(縦)×1000(横)×40(厚)」を連結し法面の崩壊を阻止します。
  • 表層部が1m×1mのコンパクトな「版構造」のため膨張収縮によるひび割れが発生しにくい。そのため雑草の繁殖を防止できます。

グラスレスサンドGRASSLESS SAND
構造図

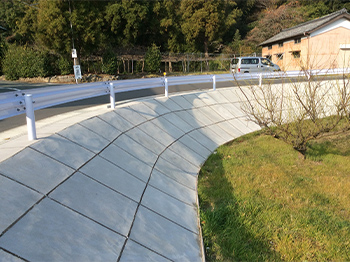

①法面部

表層 (高炉スラグ舗装)t=4cm
下地層 (高炉水砕スラグ硬化体)t=3cm
路床
法面部

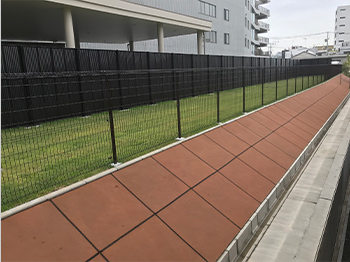

②平坦部

表層 (高炉スラグ舗装)t=5cm
下地層
(路盤)
(切込砕石C30-0)t=10cm
路床

平坦部は透水性高炉スラグ舗装(製品名:カラーサンド)の構造と同一であり、既に15年以上にわたって防草効果は立証済です。

平坦部

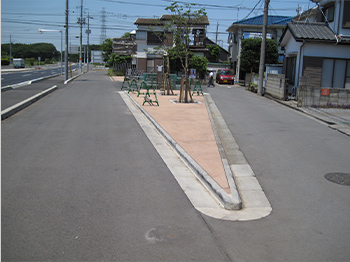

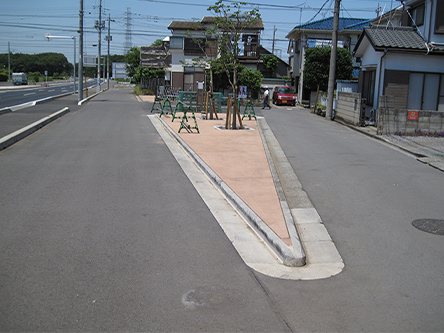

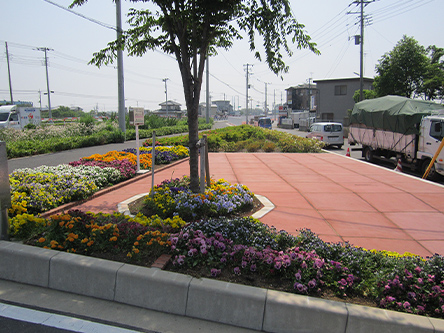

③中央分離帯

表層 (高炉スラグ舗装)t=5cm
路床

【備考】

  • グラスレスサンドは、表層及び下地層の2層構造で構成されています。
  • 2層構造にする目的は路床(現地土)に根を持つ雑草の育成を完全に遮断し、表面に繁殖することを抑え込むことにあります。
  • 法面部の対象は、法長2m以下、勾配角度45°以下を標準とします。
中央分離帯

表彰・登録

グラスレスサンドは平成25年度 埼玉県新製品新技術紹介制度において「新技術」に登録されました。

カラーバリエーション

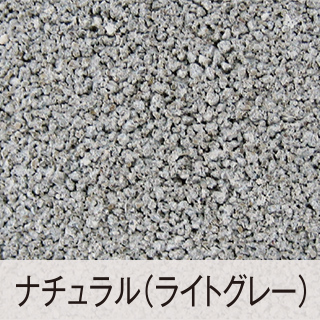

ナチュラル(ライトグレー)

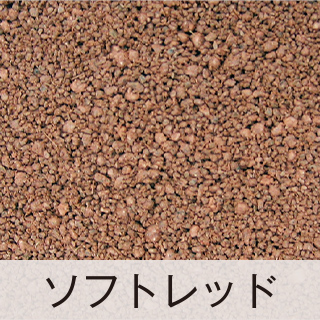

ソフトレッド

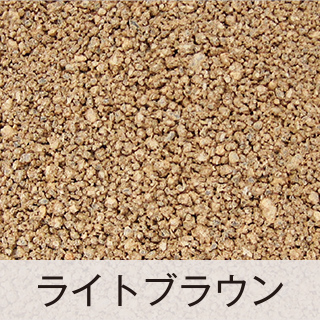

ライトブラウン

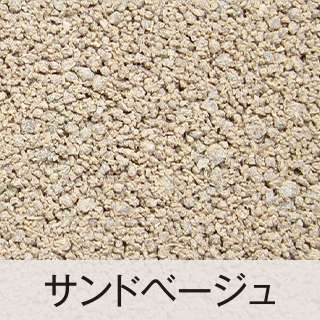

サンドベージュ

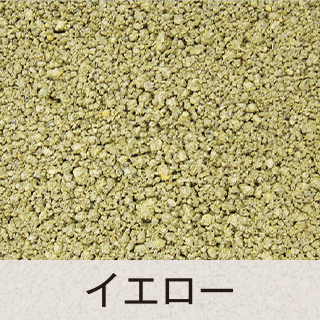

イエロー

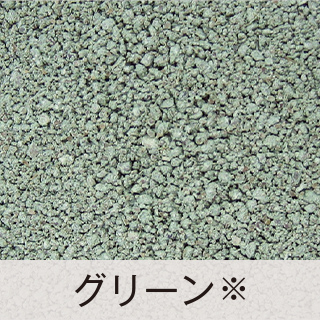

グリーン

●ソフトな色合いです。周囲の景観にマッチした色が選択できます。
●実際の色は、写真とは多少異なる場合があります。
※グリーンは別注対応になります。

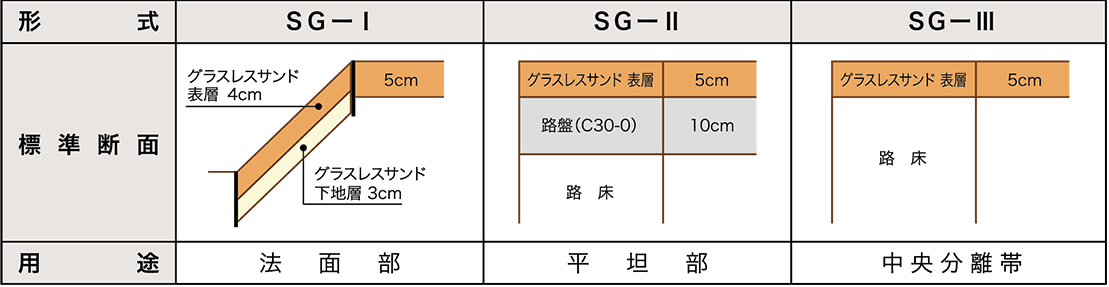

舗装構造・用途

舗装構造・用途
